偏擺檢查儀應用范圍

2012年04月10日
新聞詳情

我公司銷售的偏擺檢查儀是jingmi的檢測儀器,操做者熟練掌握儀器的操作技能,心地維護保養,并指定專人使用。
  偏擺檢查儀始終保持設備完好,設備安裝應平衡 ,導軌面要光滑,無磕碰傷痕,二同軸度允差應在L=400MM范圍內a向及b向均小于0.02MM。
  工件檢測前應先用L=400MM檢驗棒和百分表對進行度校驗,在確保合格后,方可使用。
  工件檢測時,應小心輕放,導軌面上不允許放置任何工具或工件。
  工件檢測完工后,應立即對儀器進行維護保養,導軌及套應上油防銹,并保持周圍環境整
  應指定專人于每月底對進行度實測檢查,確保設備完好,并做好實測記錄。
分為:平板,花崗石偏擺檢查儀,新型,高度
  花崗石偏擺檢查儀:
  一、用途:
   用于軸類、盤類產品及零部件的測量,主要檢測其徑向跳動、橢圓度、端面度誤差。
  二、優點:
  采用花崗石儀座提高了基準面的度,縮小儀器其自身的度誤差。
  活動表座可以在儀座的任何位置進行測量。
  儀座不生銹,使用保管 方便。
  三、偏擺檢查儀技術參數:徑向回轉度 0.001mm

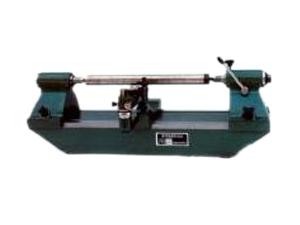

  偏擺檢查儀:
  該儀器主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動,產品設計新穎,美觀大方,度高操作為方便。
  主要技術參數:
  (1)莫氏2號60度,錐面對莫氏錐的徑向圓跳動≤0.005mm
  (2)軸線在100mm范圍內對導軌的平行度(水平垂直方向)≤ 0.004mm
  (3)被測零件大直徑270mm
  (4)測量長度 300mm、500mm、1000mm、1500mm
  新型偏擺檢查儀
  本儀器配有一對4#硬度合金,齒輪傳動運行,提高了偏擺檢查儀的測量度,zengda了對被測零件的支撐重量,可測量高度零件的徑向,端面和斜向圓跳動。表架設計巧合理、上下、前后、左右調節平穩自如,操作方便,表架鋼性好,提高了檢測儀器的靈敏性, 別適用于加工零件產品。
  技術參數:
  (1)徑向回轉度0.6um
  (2)測導軌對兩軸線的平行度5um(Ⅰ型)7um(Ⅱ型)2um/100
  (3)被測零件大直徑250mm
  (4)被測零件大長度500mm、800mm
  xw-250型多功能形位誤差測量儀:
  該儀器以支撐定位,配用數據采集及處理設備,可測量軸類及盤套類零件的圓度,圓柱度,同軸度,軸線,直線度,素線直線度,素線平行度,圓跳動(徑向,端面,斜面)和徑向全跳動等八項行為誤差。
  主要技術參數:
  (1)徑向回轉度:0.4um
  (2)側導軌直線度:5um(I型)6um(Ⅱ型)2um/100mm
  (3)側導軌對兩軸線的平行度:7um(I型)8um(Ⅱ型)3.5um/100mm
  (4)被測零件大直徑:250mm
  (5)被測零件大長度:500mm(I型)800mm(Ⅱ型)
